技术特征

机座范围	H80~355	功率范围	0.55~315kW
额定电压	380V、440V	额定频率	50Hz 、60Hz
防护等级	IP55	极数	2、4、6、8极
绝缘等级	F	工作方式	S1
安装方式	B3、B5、B35、V1	接线方式	Y/∆

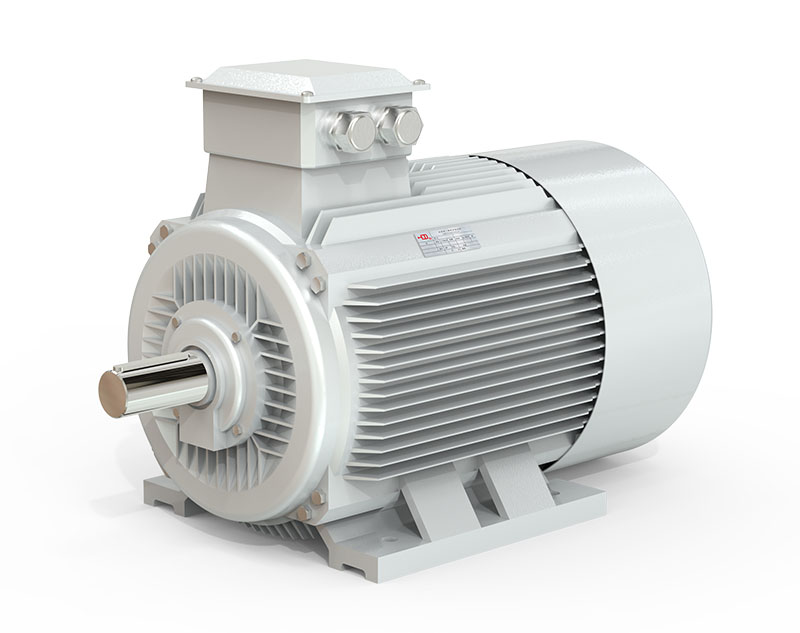

Y-H系列船用三相异步电动机

Y-H系列为自扇冷式船用三相笼型异步电动机，适用于船舶上驱动泵类、通风机械、分离器、液压机械及其他辅助设备。 Y-H系列符合国家标准 GB/T 7060-2019 船用旋转电机基本要求以及JB/T5273-2014 Y-H系列（IP44）船用三相异步电动机技术要求（机座号80~355）。电动机也符合以下标准和规范的有关要求。

运行条件

0°C~+40°C

环温

≤95%

空气相对湿度

±30°

倾斜

±22.5°

摇摆

型号	功率		电流 A		转速 r/min		堵转转矩/额定转矩		最大转矩/ 额定转矩		堵转视在功率 /额定功率		效率 η		功率因数
	(kW)	(HP)	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
	(kW)	(HP)	380V	440V	380V	440V	380V	440V	380V	440V	380V	440V	380V	440V	380V	440V
Y80M1-2-H	0.75	1	1.9	1.55	2820	3460	1.9		2.1		13		75.0	76.5	0.84	0.82
Y80M2-2-H	1.1	1.5	2.6	2.15	2820	3460							76.5	77.5	0.85	0.85
Y90S-2-H	1.5	2	3.4	2.95	2840	3470							79.5	80.0	0.82	0.8
Y90L-2-H	2.2	3	4.7	4.07	2840	3470							82.5	83.5	0.83	0.81
Y100L-2-H	3	4	6.4	5.45	2880	3490							84.0	84.0	0.87	0.86
Y112M-2-H	4	5.5	8.2	7.1	2890	3500							86.5	87.0	0.86	0.84
Y132S1-2-H	5.5	7.5	11.1	9.6	2900	3520	1.5		2				86.5	86.0	0.88	0.87
Y132S2-2-H	7.5	10	15	12.7	2900	3520	1.5				12		87.5	87.0	0.89	0.88
Y160M1-2-H	11	15	21.8	19.1	2930	3540	1.8						89.0	88.5	0.87	0.87
Y160M2-2-H	15	20	29.4	25.1	2930	3540							89.0	90.0	0.88	0.88
Y160L-2-H	18.5	25	35.5	30.3	2930	3540							89.5	90.0	0.88	0.89
Y180M-2-H	22	30	42.2	36.9	2940	3550							89.5	89.0	0.88	0.88
Y200L1-2-H	30	40	56.9	49.7	2955	3560	1.7		1.9		11		89.5	89.0	0.88	0.88
Y200L2-2-H	37	50	60.6	60.6	2960	3560							92.0	91.5	0.88	0.88
Y225M-2-H	45	60	84	72.5	2960	3572							90.5	90.0	0.88	0.86
Y250M-2-H	55	75	102.7	90	2970	3570							92.0	90.5	0.88	0.87
Y280S-2-H	75	100	140.1	123	2970	3580							92.0	91.5	0.89	0.89
Y280M-2-H	90	125	167	146	2970	3580							93.0	92.5	0.88	0.89
Y315S-2-H	110	150	203	180	2970	3580	1.4		1.8		10		92.5	91.0	0.89	0.88
Y315M-2-H	132	175	242	215	2970	3580							93.0	91.5
Y315L1-2-H	160	220	292	259	2970	3580							93.5	92.0
Y315L2-2-H	200	270	365	324	2970	3580							93.5	92.0
Y355M-2-H	250	350	451	401	2970	3580	1.1		1.9				93.5	92.0	0.9	0.89
Y355L-2-H	315	422	566	502	2970	3580	1.1		1.9				94.0	92.5	0.9	0.89
Y80M1-4-H	0.55	0.75	1.6	1.33	1390	1710	2		2.1		13		72.5	74.0	0.75	0.71
Y80M2-4-H	0.75	1	2.1	1.75	1390	1710	1.9						74.0	76.0	0.75	0.72
Y90S-4-H	1.1	1.5	2.7	2.45	1400	1710							78.0	79.0	0.78	0.75
Y90L-4-H	1.5	2	3.7	3.2	1400	1710							79.0	80.5	0.8	0.77
Y100L1-4-H	2.2	3	5	4.4	1420	1730							81.5	82.5	0.81	0.78
Y100L2-4-H	3	4	6.8	5.9	1420	1730							83.0	85.0	0.81	0.78
Y112M-4-H	4	5.5	8.8	7.7	1440	1750							84.5	86.0	0.81	0.79
Y132S-4-H	5.5	7.5	11.6	9.9	1440	1750	1.8		2				86.0	88.0	0.83	0.82
Y132M-4-H	7.5	10	15.4	13.2	1440	1750					12		87.0	88.5	0.85	0.84
Y160M-4-H	11	15	22.6	19.5	1460	1760							88.5	89.0	0.83	0.83
Y160L-4-H	15	20	30.3	26	1460	1760							89.0	91.0	0.84	0.83
Y180M-4-H	18.5	25	35.9	31	1470	1770							91.0	91.5	0.86	0.86
Y180L 4-H	22	30	42.5	36.7	1470	1770					11		91.0	90.0	0.87	0.86
Y200L 4-H	30	40	56.9	49.8	1476	1779	1.7		1.9				91.5	92.0	0.87	0.86
Y225S-4-H	37	50	70.4	60.7	1481	1783							92.0	92.5	0.87	0.87
Y225M-4-H	45	60	84.2	72.5	1480	1783							92.5	92.5	0.88	0.87
Y250M-4-H	55	75	103	89	1480	1780							92.5	92.5	0.88	0.88
Y280S-4-H	75	100	140	119	1480	1790							93.0	92.5	0.88	0.88
Y280M-4-H	90	125	164	142	1480	1790	1.6						93.5	93.5	0.89	0.89
Y315S-4-H	110	150	201	177	1480	1790	1.4		1.8		10		93.5	92.5	0.89	0.88
Y315M-4-H	132	175	240	212	1480	1790							94.0	93.0
Y315L1-4-H	160	220	289	255	1480	1790							94.5	93.5
Y315L2-4-H	200	270	361	319	1480	1790							94.5	93.5
Y355M-4-H	250	350	464	410	1480	1790	1.1		1.9				94.5	93.5	0.87	0.86
Y355L-4-H	315	422	582	514	1480	1790							94.0	93.0
Y355L-4-H	315	422	582	514	1480	1790							94.5	93.5
Y90S-6-H	0.75	1	2.3	1.91	910	1130	1.8		2		13		72.5	74.0	0.7	0.67
Y90L-6-H	1.1	1.5	3.2	2.81	910	1130							72.5	74.0	0.71	0.68
Y100L-6-H	1.5	2	4	3.47	940	1150							77.5	79.5	0.73	0.7
Y112M-6-H	2.2	3	5.6	4.89	940	1150							79.5	82.0	0.72	0.68
Y132S-6-H	3	4	7.2	6.37	960	1170							83.5	83.5	0.76	0.74
Y132M1-6-H	4	5.5	9.4	8.23	960	1170							84.0	86.0	0.76	0.74
Y132M2-6-H	5.5	7.5	12.6	10.8	960	1170							86.0	87.5	0.78	0.77
Y160M-6-H	7.5	10	17	14.8	970	1170	1.7		1.9		12		87.5	88.5	0.76	0.75
Y160L-6-H	11	15	24.6	21.2	970	1170							88.0	88.5	0.76	0.75
Y180L-6-H	15	20	31.4	27.5	970	1180							88.5	88.5	0.78	0.76
Y200L1-6-H	18.5	25	38.1	33.1	980	1183							90.0	90.5	0.83	0.82
Y200L2-6-H	22	30	44.7	38.7	980	1182							90.0	90.5	0.83	0.82
Y225M-6-H	30	40	58	50	985	1187	1.5		1.8		11		91.0	91.5	0.82	0.81
Y250M-6-H	37	50	72	60.99	980	1180							91.0	91.0	0.87	0.87
Y280S-6-H	45	60	85.4	73.77	980	1190							92.0	92.0	0.86	0.85
Y280M-6-H	55	75	104.9	88.66	980	1190							92.0	92.5	0.88	0.87
Y315S-6-H	75	100	141.14	123.98	980	1190	1.2		1.7		11		92.8	92.3	0.87	0.86
Y315M-6-H	90	125	168.64	148.13	980	1190					11		93.2	92.7
Y315L1-6-H	110	150	205.46	180.47	980	1190					10		93.5	93.0
Y315L2-6-H	132	175	245.76	215.86	980	1190							93.8	93.3
Y355M1-6	160	220	302	265.3	980	1190	1.1		1.8				93.6	93.1	0.86	0.85
Y355M2-6-H	200	270	376.69	330.91	980	1190							93.6	93.3
Y355L-6-H	250	350	468.86	411.88	980	1190							94.2	93.7
Y132S-8-H	2.2	3	5.8	5.24	710	860	1.7		1.9		13		80.0	81.0	0.72	0.68
Y132M-8-H	3	4	7.7	6.82	710	860							82.5	83.5	0.73	0.69
Y160M1-8-H	4	5.5	9.9	8.87	720	870							84.0	86.0	0.69	0.67
Y160M2-8-H	5.5	7.5	13.3	11.7	720	870							85.5	87.0	0.73	0.72
Y160L-8-H	7.5	10	17.7	15.4	720	870					12		86.0	87.0	0.75	0.73
Y180L-8-H	11	15	25.1	21.9	730	880	1.5		1.8				87.0	88.0	0.75	0.74
Y200L-8-H	15	20	34.1	30	729	882							89.0	90.0	0.77	0.75
Y225S-8-H	18.5	25	41.3	36	735	886							90.5	91.0	0.77	0.75
Y225M-8-H	22	30	47.6	42	734	886							90.5	91.0	0.78	0.76
Y250M-8-H	30	40	63	55.06	730	890					11		91.5	92.0	0.77	0.75
Y280S-8-H	37	50	78.2	67.17	740	890							91.5	91.5	0.77	0.77
Y280M-8-H	45	60	93.2	80.23	740	890							92.5	92.5	0.78	0.79
Y315S-8-H	55	75	113.54	98.59	740	890	1.2		1.7		11		92.0	91.5	0.8	0.8
Y315M-8-H	75	100	152.09	132.06	740	890							92.5	92.0	0.81	0.81
Y315L1-8-H	90	125	179.31	155.69	740	890							93.0	92.5	0.82	0.82
Y315L2-8-H	110	150	218.45	189.68	740	890					10		93.3	92.8	0.82	0.82
Y355M1-8-H	132	175	264.8	229.93	740	890	1.1		1.8				93.5	93.0	0.81	0.81
Y355M2-8-H	160	220	320.3	278.1	740	890							93.7	93.2
Y355L-8-H	200	270	399.09	346.51	740	890							94.0	93.5
