技术特征

机座范围

H112~160

功率范围

1.8~7.5kW

额定电压

380V(特殊电压定制)

额定频率

50Hz(特殊频率定制)

极数

4、6

防护等级

IP54

冷却方式 IC411 绝缘等级 F
工作方式 S1 安装方式 B3
接线方式 Y/∆

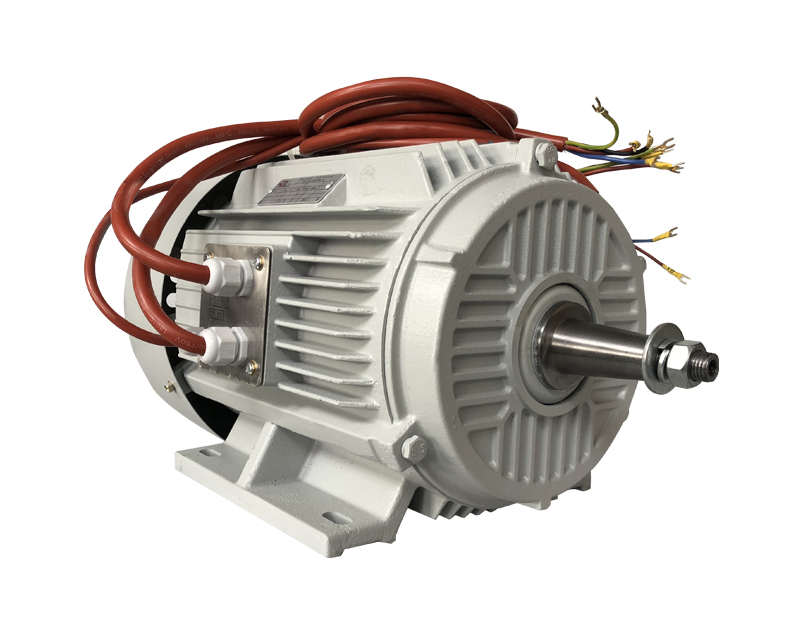

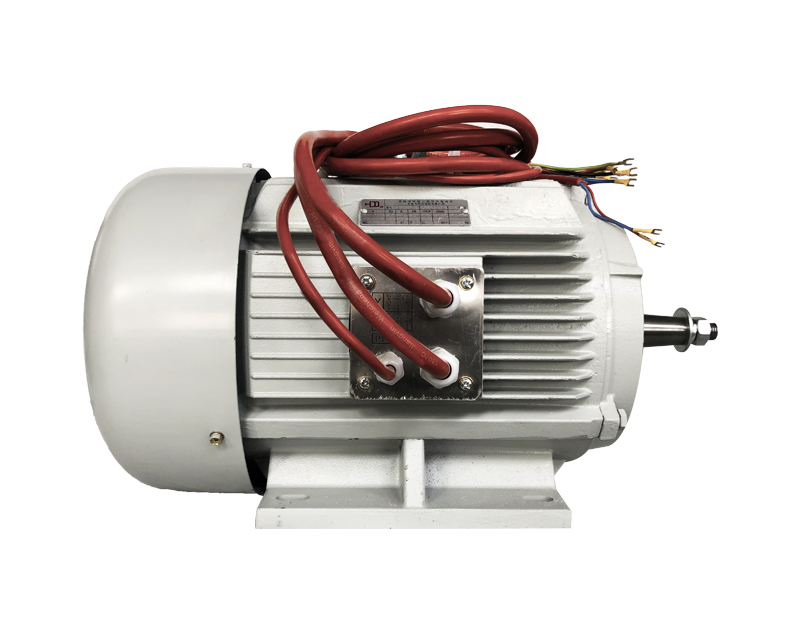

FQ系列高起动转矩三相异步电动机

本系列电动机是封闭自扇冷式鼠笼型三相异步电动机。具有特高的起动转矩和良好的低频运行特性,特别适用于有冲击负荷 的场合,在这种场合下使用比一般电机节电。本系列电动机为喷水织机用主电机,无接线盒,采用出线板方式出线,亦可应用于与上述情况相类似的场合。电动机启动时为△接,运行时为Y接。

运行条件
  • -15°C~+40°C
    环境空气温度
  • ≤90% (当温度为25°c时)
    环境空气月平均最高相对湿度
  • ≤1KM
    海拔
  • 规格型号极数额定功率额定电流额定转速防护等级绝缘等级工作制接法频率电压
    kWAr/minHzV
    FQ112M0-4 4 1.8  4.1  1450 IP54 F S1 Y 50 380
    FQ112M1-4 4 2.2  5.0  1390 IP54 F S1 Y 50 380
    FQ112M2-4 4 2.6  5.9  1380 IP54 F S1 Y 50 380
    FQ112M3-4 4 2.7  6.1  1380 IP54 F S1 Y 50 380
    FQ112M4-4 4 2.8  6.3  1380 IP54 F S1 Y 50 380
    FQ132M0-4 4 3.0  6.9  1430 IP54 F S1 Y 50 380
    FQ132M1-4 4 3.5  8.0  1425 IP54 F S1 Y 50 380
    FQ132M2-4 4 3.7  8.5  1430 IP54 F S1 Y 50 380
    FQ132M3-4 4 4.0  9.2  1430 IP54 F S1 Y 50 380
    FQ132L1-4 4 4.5  9.8  1420 IP54 F S1 Y 50 380
    FQ132L2-4 4 5.0  10.9  1420 IP54 F S1 Y 50 380
    FQ132L3-4 4 5.5  11.8  1415 IP54 F S1 Y 50 380
    FQ132L4-4 4 6.5  13.9  1415 IP54 F S1 Y 50 380
    FQ132L5-4 4 7.5  17.1  1400 IP54 F S1 Y 50 380
    FQ160L1-6 6 6.5  14.4  965 IP54 F S1 Y 50 380
    FQ160L2-6 6 7.5  16.6  965 IP54 F S1 Y 50 380
