技术特征

机座范围

H80~450

功率范围

0.55~1000kW

额定电压

380V(特殊电压定制)

额定频率

50Hz(特殊频率定制)

效率等级

IE4

极数

2、4、6、8极

防护等级 IP55 冷却方式 IC411
绝缘等级 F 工作方式 S1
安装方式 B3、B5、B35、B14、B34、V1 接线方式 Y/∆

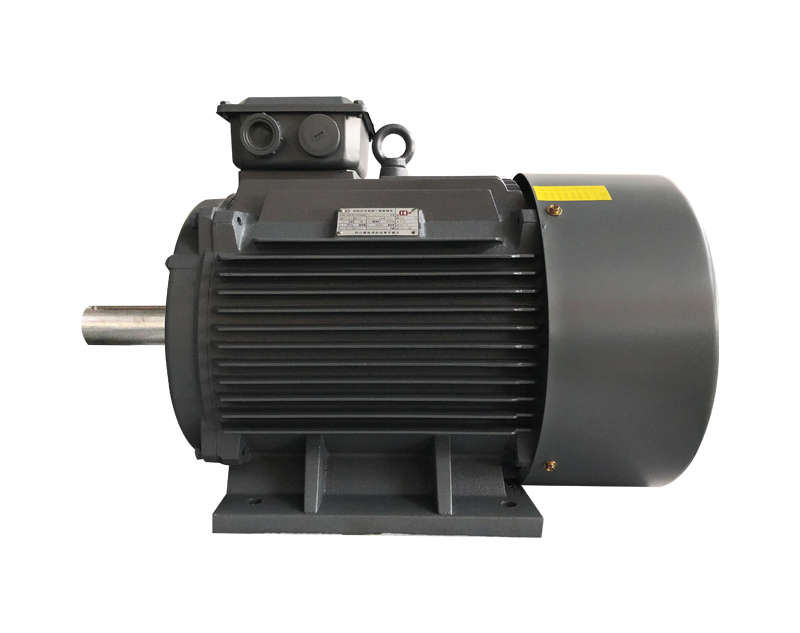

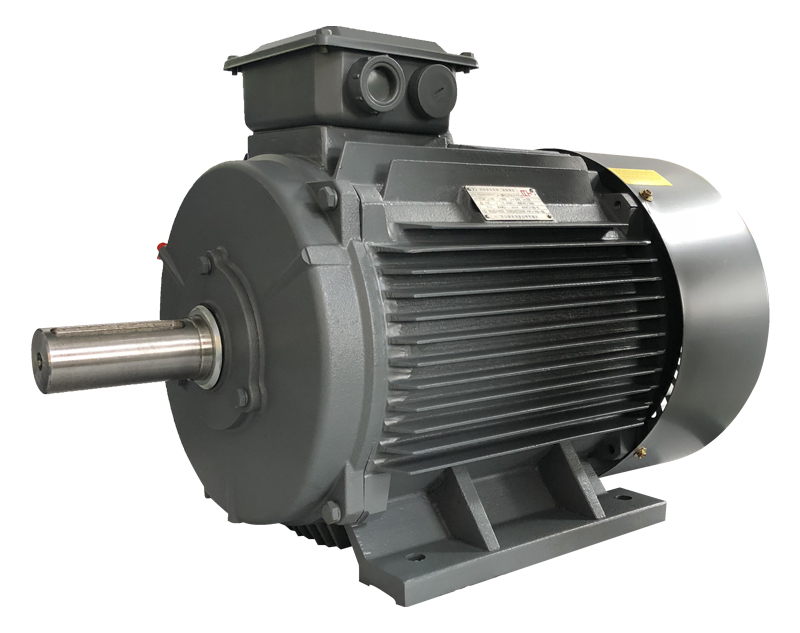

YE4系列三相异步电动机

YE4系列电动机是采用新材料、新工艺和优化设计而制造的全封闭、自扇冷鼠笼三相异步电动机。本系列电机满足IEC60034-30-2014中IE4能效以及JB/T13299-2017中YE4性能要求。 YE4系列电动机效率高,起动转矩大,噪音低,冷却散热条件成熟。本系列电动机为一般用途的三相异步电动机,可用于驱动各种通用机械设备,如压缩机、风机、水泵等机械设备,也可在石油,化工,医药,矿山及其它环境下使用。

运行条件
  • -15°C~+40°C
    环境空气温度
  • ≤90% (当温度为25°c时)
    环境空气月平均最高相对湿度
  • ≤1KM
    海拔
  • 规格型号极数额定功率额定电流额定转速额定转矩效率功率因数噪声 防护等级绝缘等级工作制接法频率电压
    kWAr/minN·mηcosΦdBHzV
    YE4-80M1-2 2 0.75 1.6  2900 2.4  83.5  0.83  62  IP55 F S1 Y 50 380
    YE4-80M2-2 2 1.1 2.4  2900 3.5  85.2  0.83  62  IP55 F S1 Y 50 380
    YE4-90S-2 2 1.5 3.1  2890 4.8  86.5  0.85  67  IP55 F S1 Y 50 380
    YE4-90L-2 2 2.2 4.4  2895 7.0  88.0  0.86  67  IP55 F S1 Y 50 380
    YE4-100L-2 2 3 5.9  2905 9.6  89.1  0.87  74  IP55 F S1 Y 50 380
    YE4-112M-2 2 4 7.7  2910 12.7  90.0  0.88  77  IP55 F S1 50 380
    YE4-112L-2 2 5.5 10.4  2910 17.5  90.9  0.88  77  IP55 F S1 50 380
    YE4-132S1-2 2 5.5 10.4  2950 17.5  90.9  0.88  79  IP55 F S1 50 380
    YE4-132S2-2 2 7.5 14.0  2950 23.9  91.7  0.89  79  IP55 F S1 50 380
    YE4-132S3-2 2 9 16.7  2950 28.7  92.1  0.89  79  IP55 F S1 50 380
    YE4-132M-2 2 11 20.3  2950 35.0  92.6  0.89  79  IP55 F S1 50 380
    YE4-132L-2 2 15 27.4  2950 47.8  93.3  0.89  79  IP55 F S1 50 380
    YE4-160M1-2 2 11 20.3  2955 35.0  92.6  0.89  81  IP55 F S1 50 380
    YE4-160M2-2 2 15 27.4  2955 47.8  93.3  0.89  81  IP55 F S1 50 380
    YE4-160L-2 2 18.5 33.7  2955 58.9  93.7  0.89  81  IP55 F S1 50 380
    YE4-160L2-2 2 22 40.0  2955 70.0  94.0  0.89  81  IP55 F S1 50 380
    YE4-180M0-2 2 18.5 33.7  2970 58.9  93.7  0.89  83  IP55 F S1 50 380
    YE4-180M-2 2 22 40.0  2970 70.0  94.0  0.89  83  IP55 F S1 50 380
    YE4-180L1-2 2 25 45.3  2970 79.6  94.2  0.89  83  IP55 F S1 50 380
    YE4-180L2-2 2 30 54.2  2970 95.5  94.5  0.89  83  IP55 F S1 50 380
    YE4-180LX-2 2 37 66.6  2970 117.8  94.8  0.89  83  IP55 F S1 50 380
    YE4-200L1-2 2 30 54.2  2975 95.5  94.5  0.89  84  IP55 F S1 50 380
    YE4-200L2-2 2 37 66.6  2975 117.8  94.8  0.89  84  IP55 F S1 50 380
    YE4-200LX-2 2 45 80.9  2975 143.3  95.0  0.89  84  IP55 F S1 50 380
    YE4-225M-2 2 45 80.9  2975 143.3  95.0  0.89  86  IP55 F S1 50 380
    YE4-225M2-2 2 55 98.5  2975 175.1  95.3  0.89  86  IP55 F S1 50 380
    YE4-250M-2 2 55 98.5  2985 175.1  95.3  0.89  89  IP55 F S1 50 380
    YE4-250M2-2 2 75 133.9  2985 238.8  95.6  0.89  89  IP55 F S1 50 380
    YE4-280S-2 2 75 133.9  2985 238.8  95.6  0.89  91  IP55 F S1 50 380
    YE4-280M-2 2 90 160.4  2985 286.5  95.8  0.89  91  IP55 F S1 50 380
    YE4-280L-2 2 110 195.6  2985 350.2  96.0  0.89  91  IP55 F S1 50 380
    YE4-280M2-2 2 110 195.6  2985 350.2  96.0  0.89  91  IP55 F S1 50 380
    YE4-280MX-2 2 132 234.2  2985 420.2  96.2  0.89  91  IP55 F S1 50 380
    YE4-315S-2 2 110 195.6  2990 350.2  96.0  0.89  92  IP55 F S1 50 380
    YE4-315M-2 2 132 234.2  2990 420.2  96.2  0.89  92  IP55 F S1 50 380
    YE4-315L1-2 2 160 283.6  2990 509.3  96.3  0.89  92  IP55 F S1 50 380
    YE4-315L12-2 2 185 327.6  2990 588.9  96.4  0.89  92  IP55 F S1 50 380
    YE4-315L2-2 2 200 353.8  2990 636.7  96.5  0.89  92  IP55 F S1 50 380
    YE4-315LX1-2 2 220 384.9  2990 700.3  96.5  0.90  92  IP55 F S1 50 380
    YE4-315LX2-2 2 250 432.6  2990 795.8  96.5  0.91  92  IP55 F S1 50 380
    YE4-355M0-2 2 220 384.9  2990 700.3  96.5  0.90  92  IP55 F S1 50 380
    YE4-355M-2 2 250 432.6  2990 795.8  96.5  0.91  97  IP55 F S1 50 380
    YE4-355L0-2 2 280 484.5  2990 891.3  96.5  0.91  97  IP55 F S1 50 380
    YE4-355L-2 2 315 545.0  2990 1002.8  96.5  0.91  97  IP55 F S1 50 380
    YE4-355X1-2 2 355 621.1  2990 1130.1  96.5  0.90  97  IP55 F S1 50 380
    YE4-355X2-2 2 375 656.0  2990 1193.8  96.5  0.90  97  IP55 F S1 50 380
    YE4-400M1-2 2 355 621.1  2985 1130.1  96.5  0.90  97  IP55 F S1 50 380
    YE4-400M2-2 2 400 699.8  2985 1273.3  96.5  0.90  97  IP55 F S1 50 380
    YE4-400M3-2 2 450 787.2  2985 1432.5  96.5  0.90  97  IP55 F S1 50 380
    YE4-400L1-2 2 500 874.7  2985 1591.7  96.5  0.90  97  IP55 F S1 50 380
    YE4-400L2-2 2 560 968.9  2985 1782.7  96.5  0.91  97  IP55 F S1 50 380
    YE4-400L3-2 2 630 1090.0  2985 2005.5  96.5  0.91  97  IP55 F S1 50 380
    YE4-450X1-2 2 710 1228.5  2990 2260.2  96.5  0.91  97  IP55 F S1 50 380
    YE4-450X2-2 2 800 1384.2  2990 2546.7  96.5  0.91  97  IP55 F S1 50 380
    YE4-450X3-2 2 900 1557.2  2990 2865.0  96.5  0.91  97  IP55 F S1 50 380
    YE4-450X4-2 2 1000 1711.4  2990 3183.3  96.5  0.92  97  IP55 F S1 50 380
    YE4-80M1-4 4 0.55 1.3  1440 3.5  83.9  0.74  56  IP55 F S1 Y 50 380
    YE4-80M2-4 4 0.75 1.8  1440 4.8  85.7  0.74  56  IP55 F S1 Y 50 380
    YE4-90S-4 4 1.1 2.6  1450 7.0  87.2  0.75  59  IP55 F S1 Y 50 380
    YE4-90L-4 4 1.5 3.4  1450 9.6  88.2  0.76  59  IP55 F S1 Y 50 380
    YE4-100L1-4 4 2.2 4.7  1460 14.0  89.5  0.79  64  IP55 F S1 Y 50 380
    YE4-100L2-4 4 3 6.3  1460 19.1  90.4  0.80  64  IP55 F S1 Y 50 380
    YE4-112M-4 4 4 8.3  1460 25.5  91.1  0.80  65  IP55 F S1 50 380
    YE4-112L-4 4 5.5 11.4  1460 35.0  91.9  0.80  65  IP55 F S1 50 380
    YE4-132S-4 4 5.5 11.4  1475 35.0  91.9  0.80  71  IP55 F S1 50 380
    YE4-132M-4 4 7.5 15.2  1475 47.8  92.6  0.81  71  IP55 F S1 50 380
    YE4-132M2-4 4 9 18.0  1475 57.3  92.9  0.82  71  IP55 F S1 50 380
    YE4-132L1-4 4 11 21.6  1475 70.0  93.3  0.83  71  IP55 F S1 50 380
    YE4-132L2-4 4 15 28.9  1475 95.5  93.9  0.84  71  IP55 F S1 50 380
    YE4-160M-4 4 11 21.6  1475 70.0  93.3  0.83  73  IP55 F S1 50 380
    YE4-160M1-4 4 13 25.1  1475 82.8  93.6  0.84  73  IP55 F S1 50 380
    YE4-160L-4 4 15 28.9  1475 95.5  93.9  0.84  73  IP55 F S1 50 380
    YE4-160L2-4 4 18.5 35.1  1475 117.8  94.2  0.85  73  IP55 F S1 50 380
    YE4-180M0-4 4 17 32.3  1480 108.2  94.1  0.85  76  IP55 F S1 50 380
    YE4-180M-4 4 18.5 35.1  1480 117.8  94.2  0.85  76  IP55 F S1 50 380
    YE4-180L0-4 4 20.5 38.8  1480 130.5  94.4  0.85  76  IP55 F S1 50 380
    YE4-180L-4 4 22 41.6  1480 140.1  94.5  0.85  76  IP55 F S1 50 380
    YE4-180L2-4 4 30 56.5  1480 191.0  94.9  0.85  76  IP55 F S1 50 380
    YE4-180LX-4 4 37 69.5  1480 235.6  95.2  0.85  76  IP55 F S1 50 380
    YE4-200L-4 4 30 56.5  1485 191.0  94.9  0.85  76  IP55 F S1 50 380
    YE4-200L2-4 4 37 69.5  1485 235.6  95.2  0.85  76  IP55 F S1 50 380
    YE4-225S-4 4 37 69.5  1485 235.6  95.2  0.85  78  IP55 F S1 50 380
    YE4-225M-4 4 45 84.3  1485 286.5  95.4  0.85  78  IP55 F S1 50 380
    YE4-225M2-4 4 55 101.5  1485 350.2  95.7  0.86  78  IP55 F S1 50 380
    YE4-250M-4 4 55 101.5  1490 350.2  95.7  0.86  79  IP55 F S1 50 380
    YE4-250M2-4 4 75 136.4  1490 477.5  96.0  0.87  79  IP55 F S1 50 380
    YE4-250XM-4 4 75 136.4  1490 477.5  96.0  0.87  79  IP55 F S1 50 380
    YE4-250MX-4 4 90 161.7  1490 573.0  96.1  0.88  79  IP55 F S1 50 380
    YE4-280S-4 4 75 136.4  1490 477.5  96.0  0.87  80  IP55 F S1 50 380
    YE4-280M-4 4 90 161.7  1490 573.0  96.1  0.88  80  IP55 F S1 50 380
    YE4-280M1-4 4 110 195.0  1490 700.3  96.3  0.89  80  IP55 F S1 50 380
    YE4-280MX-4 4 132 233.8  1490 840.4  96.4  0.89  80  IP55 F S1 50 380
    YE4-315S-4 4 110 195.0  1490 700.3  96.3  0.89  88  IP55 F S1 50 380
    YE4-315M-4 4 132 233.8  1490 840.4  96.4  0.89  88  IP55 F S1 50 380
    YE4-315L1-4 4 160 279.6  1490 1018.7  96.6  0.90  88  IP55 F S1 50 380
    YE4-315L12-4 4 185 323.0  1490 1177.8  96.7  0.90  88  IP55 F S1 50 380
    YE4-315L2-4 4 200 349.2  1490 1273.3  96.7  0.90  88  IP55 F S1 50 380
    YE4-315LX1-4 4 220 384.1  1490 1400.7  96.7  0.90  88  IP55 F S1 50 380
    YE4-315LX2-4 4 250 436.5  1490 1591.7  96.7  0.90  88  IP55 F S1 50 380
    YE4-355M01-4 4 220 384.1  1490 1400.7  96.7  0.90  92  IP55 F S1 50 380
    YE4-355M-4 4 250 436.5  1490 1591.7  96.7  0.90  92  IP55 F S1 50 380
    YE4-355M2-4 4 280 488.8  1490 1782.7  96.7  0.90  92  IP55 F S1 50 380
    YE4-355L-4 4 315 549.9  1490 2005.5  96.7  0.90  92  IP55 F S1 50 380
    YE4-355L2-4 4 355 633.9  1490 2260.2  96.7  0.88  92  IP55 F S1 50 380
    YE4-355X1-4 4 355 633.9  1490 2260.2  96.7  0.88  92  IP55 F S1 50 380
    YE4-355X2-4 4 375 669.6  1490 2387.5  96.7  0.88  92  IP55 F S1 50 380
    YE4-400M1-4 4 355 633.9  1490 2260.2  96.7  0.88  93  IP55 F S1 50 380
    YE4-400M2-4 4 400 714.2  1490 2546.7  96.7  0.88  93  IP55 F S1 50 380
    YE4-400M3-4 4 450 803.5  1490 2865.0  96.7  0.88  93  IP55 F S1 50 380
    YE4-400L1-4 4 500 892.7  1490 3183.3  96.7  0.88  93  IP55 F S1 50 380
    YE4-400L2-4 4 560 988.6  1490 3565.3  96.7  0.89  93  IP55 F S1 50 380
    YE4-400L3-4 4 630 1112.2  1490 4011.0  96.7  0.89  93  IP55 F S1 50 380
    YE4-450X1-4 4 710 1253.5  1490 4520.3  96.7  0.89  95  IP55 F S1 50 380
    YE4-450X2-4 4 800 1396.7  1490 5093.3  96.7  0.90  95  IP55 F S1 50 380
    YE4-450X3-4 4 900 1571.2  1490 5730.0  96.7  0.90  95  IP55 F S1 50 380
    YE4-450X4-4 4 1000 1745.8  1490 6366.7  96.7  0.90  95  IP55 F S1 50 380
    YE4-90S-6 6 0.75 2.0  960 7.2  82.7  0.70  57  IP55 F S1 Y 50 380
    YE4-90L-6 6 1.1 2.8  960 10.5  84.5  0.70  57  IP55 F S1 Y 50 380
    YE4-100L-6 6 1.5 3.7  965 14.3  85.9  0.71  61  IP55 F S1 Y 50 380
    YE4-112M-6 6 2.2 5.4  940 21.0  87.4  0.71  65  IP55 F S1 Y 50 380
    YE4-132S-6 6 3 7.2  975 28.7  88.6  0.71  69  IP55 F S1 Y 50 380
    YE4-132M1-6 6 4 9.4  975 38.2  89.5  0.72  69  IP55 F S1 50 380
    YE4-132M2-6 6 5.5 12.8  975 52.5  90.5  0.72  69  IP55 F S1 50 380
    YE4-160M-6 6 7.5 16.4  980 71.6  91.3  0.76  73  IP55 F S1 50 380
    YE4-160L-6 6 11 23.5  980 105.1  92.3  0.77  73  IP55 F S1 50 380
    YE4-180L-6 6 15 30.7  985 143.3  92.9  0.80  73  IP55 F S1 50 380
    YE4-180L2-6 6 17 34.6  985 162.4  93.2  0.80  73  IP55 F S1 50 380
    YE4-180L3-6 6 20.5 41.1  985 195.8  93.6  0.81  73  IP55 F S1 50 380
    YE4-200L1-6 6 18.5 37.6  985 176.7  93.4  0.80  73  IP55 F S1 50 380
    YE4-200L2-6 6 22 44.0  985 210.1  93.7  0.81  73  IP55 F S1 50 380
    YE4-225M-6 6 30 59.0  985 286.5  94.2  0.82  74  IP55 F S1 50 380
    YE4-250M-6 6 37 71.7  990 353.4  94.5  0.83  76  IP55 F S1 50 380
    YE4-280S-6 6 45 86.9  990 429.8  94.8  0.83  78  IP55 F S1 50 380
    YE4-280M-6 6 55 104.6  990 525.3  95.1  0.84  78  IP55 F S1 50 380
    YE4-315S-6 6 75 142.2  990 716.3  95.4  0.84  83  IP55 F S1 50 380
    YE4-315M-6 6 90 168.3  990 859.5  95.6  0.85  83  IP55 F S1 50 380
    YE4-315L1-6 6 110 205.2  990 1050.5  95.8  0.85  83  IP55 F S1 50 380
    YE4-315L2-6 6 132 242.9  990 1260.6  96.0  0.86  83  IP55 F S1 50 380
    YE4-355M1-6 6 160 293.8  990 1528.0  96.2  0.86  85  IP55 F S1 50 380
    YE4-355M12-6 6 185 339.4  990 1766.8  96.3  0.86  85  IP55 F S1 50 380
    YE4-355M2-6 6 200 366.9  990 1910.0  96.3  0.86  85  IP55 F S1 50 380
    YE4-355M3-6 6 220 403.2  990 2101.0  96.4  0.86  85  IP55 F S1 50 380
    YE4-355L-6 6 250 457.7  990 2387.5  96.5  0.86  85  IP55 F S1 50 380
    YE4-355L2-6 6 280 524.3  990 2674.0  96.6  0.84  85  IP55 F S1 50 380
    YE4-355X1-6 6 315 604.2  990 3008.3  96.6  0.82  91  IP55 F S1 50 380
    YE4-400M1-6 6 315 604.2  990 3008.3  96.6  0.82  92  IP55 F S1 50 380
    YE4-400M2-6 6 355 680.9  990 3390.3  96.6  0.82  92  IP55 F S1 50 380
    YE4-400L1-6 6 400 758.0  990 3820.0  96.6  0.83  92  IP55 F S1 50 380
    YE4-400L2-6 6 450 852.8  990 4297.5  96.6  0.83  92  IP55 F S1 50 380
    YE4-400L3-6 6 500 947.5  990 4775.0  96.6  0.83  92  IP55 F S1 50 380
    YE4-450X0-6 6 560 1048.6  990 5348.0  96.6  0.84  95  IP55 F S1 50 380
    YE4-450X1-6 6 630 1179.6  990 6016.5  96.6  0.84  95  IP55 F S1 50 380
    YE4-450X2-6 6 670 1254.5  990 6398.5  96.6  0.84  95  IP55 F S1 50 380
    YE4-450X3-6 6 710 1329.4  990 6780.5  96.6  0.84  95  IP55 F S1 50 380
    YE4-450X4-6 6 750 1404.3  990 7162.5  96.6  0.84  95  IP55 F S1 50 380
    YE4-450X5-6 6 800 1498.0  990 7640.0  96.6  0.84  95  IP55 F S1 50 380
    YE4-100L1-8 8 0.75 2.2  710 9.6  78.4  0.66  59  IP55 F S1 Y 50 380
    YE4-100L2-8 8 1.1 3.1  710 14.0  80.8  0.67  59  IP55 F S1 Y 50 380
    YE4-112M-8 8 1.5 4.0  710 19.1  82.6  0.69  61  IP55 F S1 Y 50 380
    YE4-132S-8 8 2.2 5.7  725 28.0  84.5  0.70  64  IP55 F S1 Y 50 380
    YE4-132M-8 8 3 7.6  725 38.2  85.9  0.70  64  IP55 F S1 Y 50 380
    YE4-160M1-8 8 4 9.8  730 50.9  87.1  0.71  68  IP55 F S1 50 380
    YE4-160M2-8 8 5.5 13.1  730 70.0  88.3  0.72  68  IP55 F S1 50 380
    YE4-160L-8 8 7.5 17.2  730 95.5  89.3  0.74  68  IP55 F S1 50 380
    YE4-180L-8 8 11 25.0  735 140.1  90.4  0.74  70  IP55 F S1 50 380
    YE4-200L-8 8 15 33.3  735 191.0  91.2  0.75  73  IP55 F S1 50 380
    YE4-225S-8 8 18.5 40.9  740 235.6  91.7  0.75  73  IP55 F S1 50 380
    YE4-225M-8 8 22 47.8  740 280.1  92.1  0.76  73  IP55 F S1 50 380
    YE4-250M-8 8 30 63.9  740 382.0  92.7  0.77  75  IP55 F S1 50 380
    YE4-280S-8 8 37 77.4  740 471.1  93.1  0.78  76  IP55 F S1 50 380
    YE4-280M-8 8 45 93.9  740 573.0  93.4  0.78  76  IP55 F S1 50 380
    YE4-315S-8 8 55 111.5  745 700.3  93.7  0.80  82  IP55 F S1 50 380
    YE4-315M-8 8 75 151.2  745 955.0  94.2  0.80  82  IP55 F S1 50 380
    YE4-315L1-8 8 90 178.8  745 1146.0  94.4  0.81  82  IP55 F S1 50 380
    YE4-315L2-8 8 110 217.9  745 1400.7  94.7  0.81  82  IP55 F S1 50 380
    YE4-315L3-8 8 132 260.9  745 1680.8  94.9  0.81  82  IP55 F S1 50 380
    YE4-355M1-8 8 132 260.9  745 1680.8  94.9  0.81  89  IP55 F S1 50 380
    YE4-355M2-8 8 160 311.7  745 2037.3  95.1  0.82  89  IP55 F S1 50 380
    YE4-355M3-8 8 185 359.7  745 2355.7  95.3  0.82  89  IP55 F S1 50 380
    YE4-355L-8 8 200 388.5  745 2546.7  95.4  0.82  89  IP55 F S1 50 380
    YE4-355L2-8 8 220 432.6  745 2801.3  95.4  0.81  89  IP55 F S1 50 380
    YE4-355X1-8 8 250 497.7  745 3183.3  95.4  0.80  89  IP55 F S1 50 380
    YE4-355X2-8 8 315 627.1  745 4011.0  95.4  0.80  89  IP55 F S1 50 380
    YE4-400M1-8 8 250 497.7  745 3183.3  95.4  0.80  91  IP55 F S1 50 380
    YE4-400M2-8 8 280 557.4  745 3565.3  95.4  0.80  91  IP55 F S1 50 380
    YE4-400L1-8 8 315 627.1  745 4011.0  95.4  0.80  91  IP55 F S1 50 380
    YE4-400L2-8 8 355 706.7  745 4520.3  95.4  0.80  91  IP55 F S1 50 380
    YE4-400L3-8 8 400 796.3  745 5093.3  95.4  0.80  91  IP55 F S1 50 380
    YE4-450X1-8 8 450 884.8  745 5730.0  95.4  0.81  93  IP55 F S1 50 380
    YE4-450X2-8 8 500 983.1  745 6366.7  95.4  0.81  93  IP55 F S1 50 380
    YE4-450X3-8 8 560 1101.1  745 7130.7  95.4  0.81  93  IP55 F S1 50 380
    YE4-450X4-8 8 630 1238.7  745 8022.0  95.4  0.81  93  IP55 F S1 50 380
