浅谈单相异步电动机

2022-04-08 09:19:35来源:

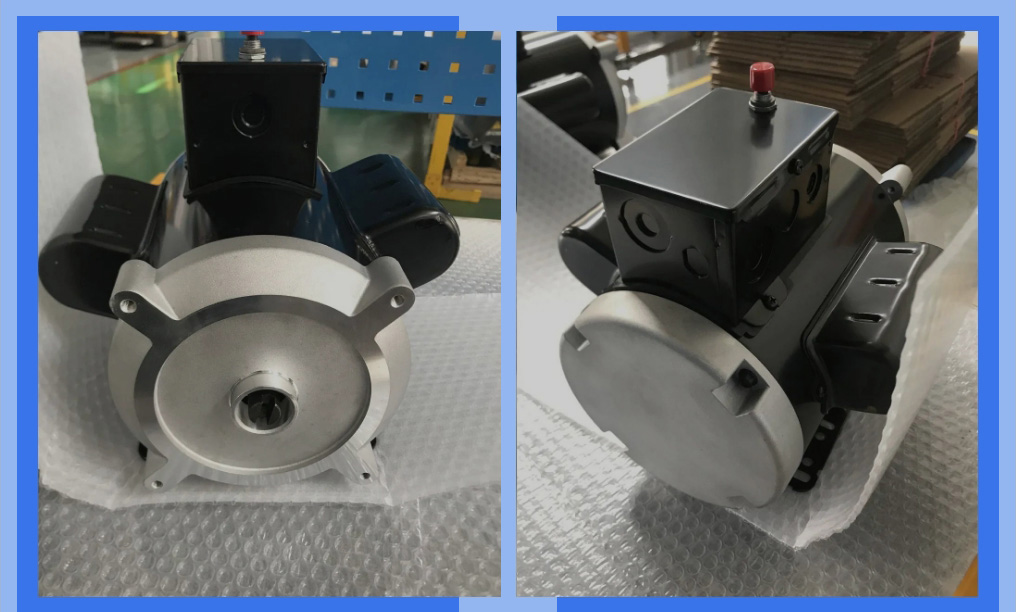

为什么有的单相电机是两个电容而有的却只有一个?

两个电容的电机,一个是启动电容一个是运行电容,启动电容接在离心开关上。

20220408/9959a6727784c95bf1222c035a8c0b73.jpg

目前单相异步电动机主要有三大类:

第一类,则是无离心开关,单电容移相式的,比如电风扇那些,通常都是小电动机上用的。

第二类,则是有离心开关,单电容移相启动式的,比如一些风机等设备,但目前由于各种原因,这种电动机似乎越来越少。但在一些特殊地方,的确他还存在。

第三类,即是有离心开关,双电容双值移相式的,目前在很多地方最常见,比如空气压缩机,切割机,台式电钻等地方。

首先简单说,

第一类,由于这种设计,启动钮矩不大,所以不适合高载荷设备,特别是比如空气压缩机这些的启动需要很大钮矩的,这种无法胜任。

第二类,这种启动性能比前者大,但是他只适合启动后稳定运行的,因为他的辅助绕组是作为启动使用,启动后就完全依靠主绕组的旋转磁场,已经没有所谓的换相了,因为电容器以及辅绕组在电动机转速到达一个速度后,通过离心开关以及分离,他们已经不工作,这种电动机致命的缺点就是,一旦带一些高载荷设备,比如空气压缩机,经常会转转就慢下来,然后又再次通过辅绕组启动,所以不适合于很多使用场景,通常只有用在风机等地方,但已经被第三类电动机取代。

20220408/edaed36988832ea943e06ea42d37597c.jpg

第三类的,他的原理就是,他既有主绕组,也有辅绕组,也有离心开关,辅绕组和主绕组一同工作,和第一类所说的那种差不多,但这样启动性能下降了怎么办?解决办法就是通过离心开关,在启动的时候串一个大容量的电容。这种电动机,就是在电动机低速时候,并入使用大的电容,这个大电容所提供的电流通常都超过绕组的额定电流,这样的高电流驱动下,旋转磁场非常强烈,从而驱动转子高钮矩输出转动起来。

但启动之后,为了可以避免第二类电动机的缺点,沿用第一类的优点,离心开关离心接到另一个触点上,然后并入一个容量比较小的电容,这样辅绕组依然在工作,但电流比启动时候小了。

这样,电动机就同时具有了第一类以及第二类的优点,这种电动机目前被广泛应用在单相动力系统中。

现在的切割机以及空气压缩机配备的一般都是第三种单相电机,电动机上都有2个金属盒,圆柱体的,每个就是装一个电容器,而他们一个是启动电容(容量大)另一个则为运转电容(容量小)。

总结一下,离心开关在第二类中,只起到连接和分断辅绕组(也称启动绕组)以及电容器与电路之间的连接,而在第三类电动机中,则起到控制辅绕组使用的电容器是大容量的还是小容量的。

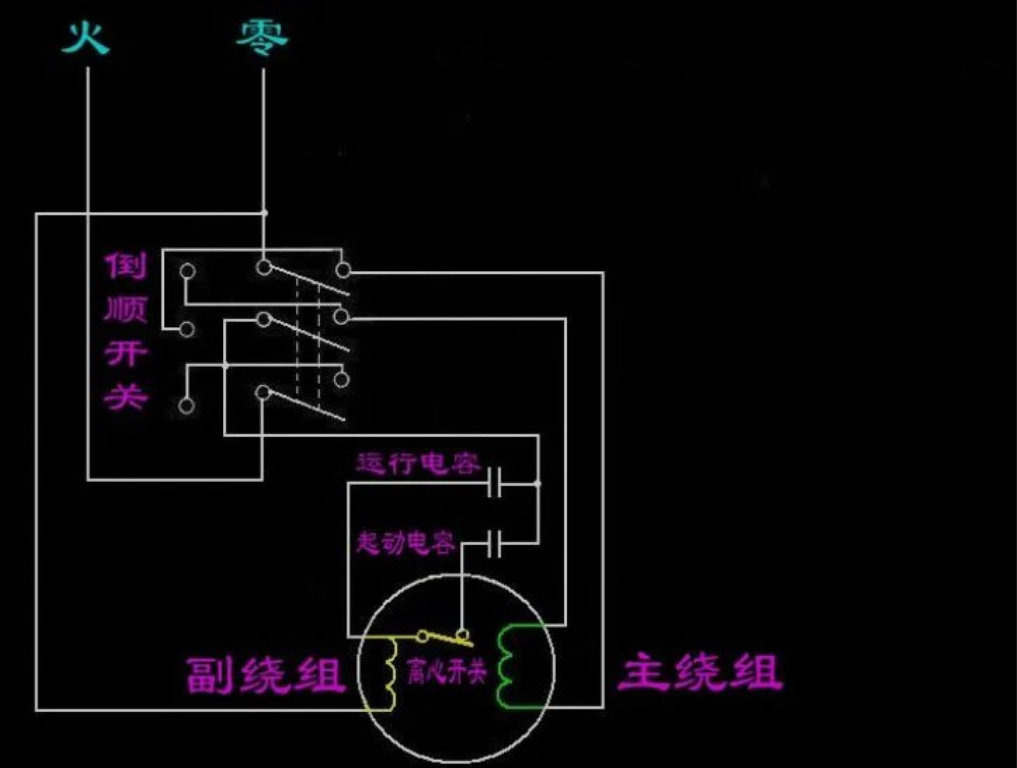

单相电机一个启动电容一个运行电容接线如下:

20220408/58fb24f32ed2805b7a66983a3816a6ba.jpg

看接线组的字母U1.U2分别接运行绕组的两个出线,V1.V2接离心开关的两个出线,W1.W2接启动绕组的两个出线,启动电容接W1.V2,运行电容接V1.W1。

把U1.W2用连接片连接后接一跟电源线,V1.U2用连接片连接后接另一跟电源线。若电机要反转,把两个连接片横着连或者竖着连即可,即U1.V1连一起,W2.U2连一起。
