永磁同步电机的结构是什么样的?

2022-04-26 14:48:54来源:

永磁同步电机中非常重要的工作结构是:定子绕组和鼠笼转子。该电机中的电子绕组与多相电机的定子非常相似。鼠笼转子为显极转子,表面切割成平面。其磁极由磁化钢制成,可保证转子具有长期磁性。

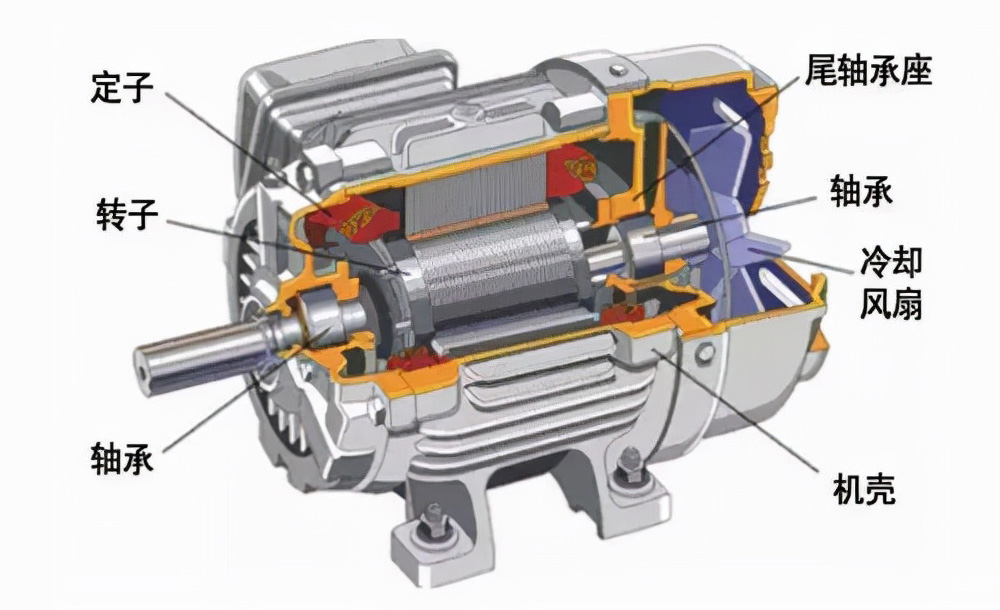

永磁同步电机主要由转子、端盖、定子等部件组成。一般来说,该电机最大的特点是其定子结构与普通感应电机的结构非常相似。首先,与转子的共同结构不同于其他电机。与常用的异步电机最大的区别是转子的共同结构,转子上有高质量的永磁磁极。由于在转子上放置永磁体的方向有很多选择,因此该电机一般分为三类:嵌入式、面贴式和插入式,如下图所示。该电机的运行功能是最受关注的,影响其功能的因素很多,但最重要的是永磁同步电机的结构。就面贴式而言。插入式和嵌入式结构各有优点。

20220426/7bf2a158b18ae8f188aa9ded95d8b016.jpg

1、面贴电机是工业上应用最广泛的电机,其主要原因是它具有许多其他形式电机无法比拟的优点,如制造方便、旋转惯性小、结构简单等。此外,这种类型的永磁同步电机更容易被设计师优化。最重要的方法是将气隙磁链的分布结构设计成近似正弦的分布。将其分布结构改为正弦分布后,可以带来许多优点,如负面影响,可以减少磁场谐波,使用上述方法可以很好地改善电机的运行功能。

2、插入式结构的电机之所以能与面贴式电机相比,是因为前者有了很大的改进,是因为它充分利用了其设计的磁链结构,具有不对称产生的共同磁阻转矩,可以大大提高电机的功率密度,易于制造,因此,这种电机结构在传动系统中得到了更多的应用,但其缺陷也非常突出。例如,制造成本和漏磁系数远远大于面贴式。

3、嵌入式永磁同步电机中的永磁体安置在转子内部。相比之下,虽然其结构比较复杂,但毫无疑问有几个明显的优点。由于磁通密度高,与面贴式电机相比会产生很大的扭矩;由于转子永磁体的装置方法是嵌入式的,去磁后永磁体带来的一系列风险的可能性很小。因此,电机可以以更高的旋转速度运行,但不需要考虑转子中的永磁体是否会因离心力过大而损坏。
