电机零件机械加工工艺对电机质量的影响

2022-08-05 09:26:01来源:

在电机生产制造当中工艺波动因素往往对电机的质量影响很大,一方面影响电机运行性能,另一方面影响电机的装配质量。电机制造工艺对电机性能指标影响比较复杂,常常电机的一项性能指标与几种工艺波动因素有关联,对于不同种类的电机又各有其不同的特点,必须根据具体情况进行分析。

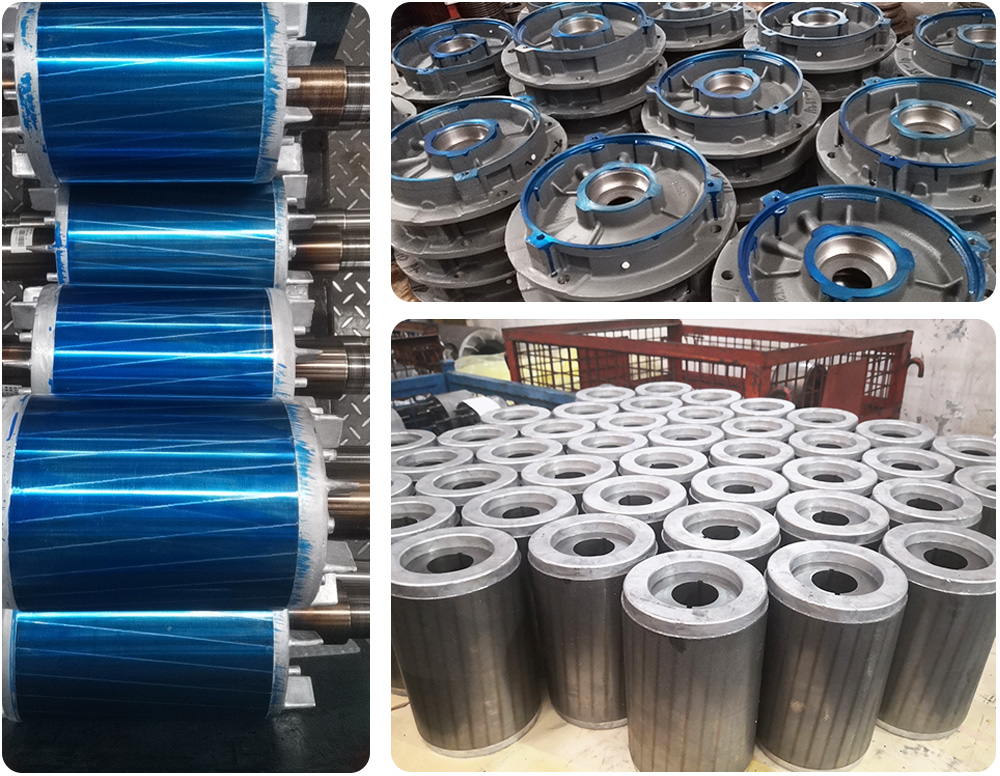

20220805/0bd6494d537241cbfa187130eec2f8f0.jpg

在电机制造中,机座、端盖、轴和定、转子铁心等加工质量高,是电机质量优良的重要因素。如果加工这些零部件时尺寸发生误差,则电机质量会降低,严重时,电机将无法运行。

对异步电动机,车定子铁心内圆或锉定子槽,将会导致铁损增加、效率降低、温度增高。当转子铁心外圆尺寸较小时,会使气隙大于设计值,将导致定子谐波漏抗和转子谐波漏抗减小,电机总漏抗随着减小,因而起动电流增大。同时,也导致气隙磁动势和空载电流增大,功率因数降低,定子电流和定子铜损增大、效率降低、温升增高。当转子铁心外圆尺寸车大时,会使气隙小于设计值,导致定子谐波漏抗和转子谐波漏抗增大,因而电机总漏抗增大,结果使异步电动机的起动转矩和最大转矩降低,满载时电抗电流增大,转子电流和转子铜损也增大,效率低、温升高、转差率增大。当机座止口、端盖轴承室和止口、轴承挡、定子铁心内圆与转子铁心外圆等处的圆柱度、同轴度和端面跳动偏差过大时,会造成气隙不均匀,使电机产生单边磁拉力,引起振动和噪声,严重时,将使转子外圆与定子内孔相擦,电机发生局部烧伤。当定子与转子铁心间发生轴向偏移时,会引起铁心有效长度减小,将导致空载电流增大,功率因数降低。当普通封闭式电机机座内圆表面粗糙度偏大或缺陷过多,使得定子铁心与机座接触不良、热阻增大,将导致电机温升增高。

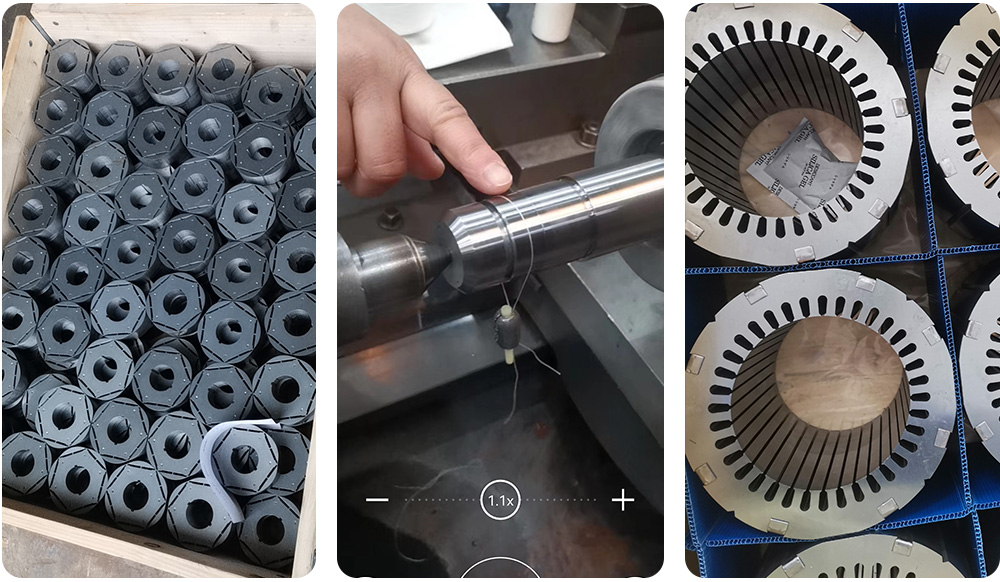

20220805/fefb0fdedab882bbc7a22bdacdf9570f.jpg

机座止口、端盖轴承室和止口、轴承挡等部位加工尺寸超差,使电机装配困难、运转不灵活或抱死。轴承室和轴承挡的尺寸精度与形位公差超差,将使滚动轴承内外圆变形,产生振动与噪声,轴承摩擦损耗变大,轴承温升增高。

对于同步发电机,若气隙偏小,同步电抗将偏大,短路比变小,发电机的电压变化率增大;并联运行稳定性较差;转子表面损耗增加;效率降低。若气隙沿周边分布发生偏差,将导致线电压波形畸变,输电线路损耗增大。

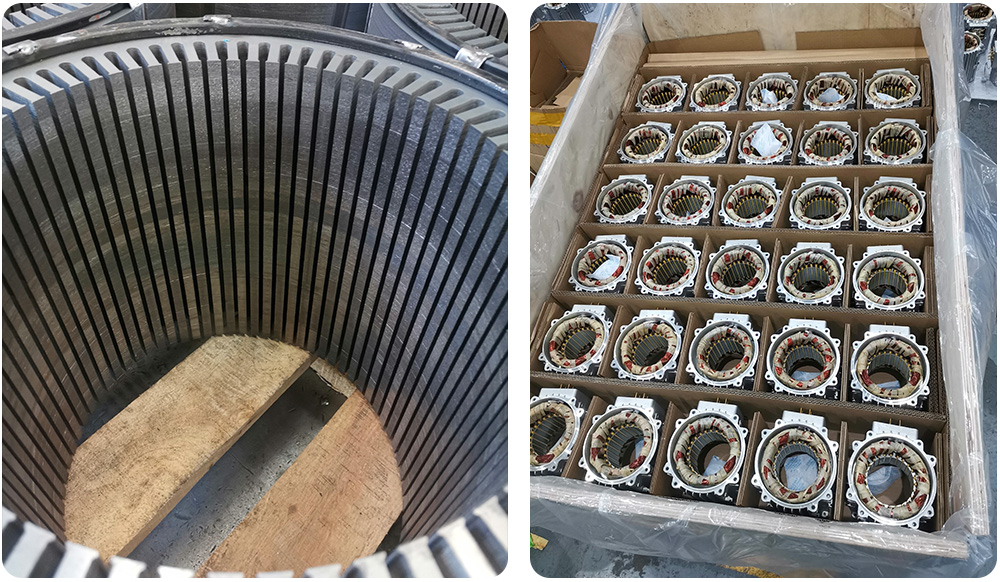

20220805/e9f471c74b6933c1b3a5479d27e2a549.jpg

对于直流电机,若气隙偏大,将使励磁电流和励磁损耗增加,效率降低。若气隙偏小,则电枢反应增强,引起发电机或电动机性能波动。若定子与转子的同轴度偏差过大,将使电枢绕组产生环流,杂散铜损增加;而且电流换向困难,换向器上出现严重火花。
