永磁同步电机内部结构图

2023-01-30 15:08:17来源:

永磁同步电动机和异步电动机相比具有体积小、重量轻、损耗小、效率高,力矩惯量比大,且转子参数可测、控制性能好的优点。

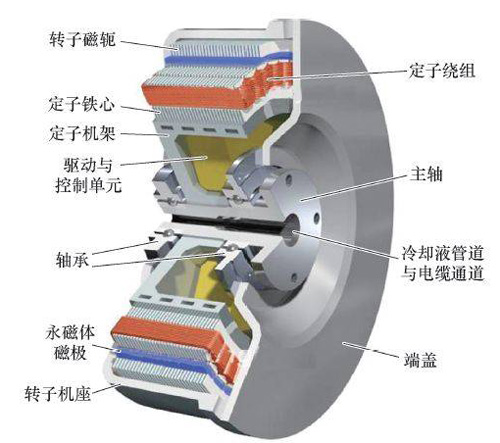

20230130/0820f210f4fd675f29141e0b2273cea9.jpg

一、永磁同步电机内部构造

永磁同步电动机一般由:定子,转子,端盖等部件组成。

永磁同步电机的定子

永磁同步电动机的定子结构与工作原理与交流异步电动机一样,多为4极形式。定子绕组,围绕着 定子铁芯进行环绕,通过控制定子绕组的输入电流的频率,可以控制磁场旋转频率,进而控制转速。

永磁同步电机的转子

永磁同步电动机与普通异步电动机的不同是转子结构,转子上安装有永磁体磁极,永磁体在转子中的布置位置有多种,下面介绍几种主要形式。

永磁体转子铁芯仍需用硅钢片叠成,因为永磁同步电动机基本都采用逆变器电源驱动,即使产生正弦波的变频器输出都含有高频谐波,若用整体钢材会产生涡流损耗。

第一种形式:一种是安装有永磁体磁极的转子,永磁体磁极安装在转子铁芯圆周表面上,称为表面凸出式永磁转子。磁极的极性与磁通走向,这是一个4极转子。

第二种形式:一种是安装有永磁体磁极的转子,永磁体磁极嵌装在转子铁芯表面,称为表面嵌入式永磁转子。磁极的极性与磁通走向,这也是一个4极转子。

第三种形式:在较大的电机用得较多是在转子内部嵌入永磁体,称为内埋式永磁转子(或称为内置式永磁转子或内嵌式永磁转子),永磁体嵌装在转子铁芯内部,铁芯内开有安装永磁体的槽,永磁体的布置主要方式。在每一种形式中又有采用多层永磁体进行组合的方式。

永磁同步电机在转子上嵌了永磁体后,由永磁体来建立转子磁场,在正常工作时转子与定子磁场同步运行,转子中无感应电流,不存在转子电阻损耗,只此一项可提高电机效率5~10%。由于在永磁电机转子中无感应电流励磁,定子绕组有可能呈纯阻性负载,使电机功率因数几乎为1。

二、永磁同步电机的控制

永磁同步电动机不能直接通三相交流的启动,因转子惯量大,磁场旋转太快,静止的转子根本无法跟随磁场启动旋转。永磁同步电动机的电源采用变频调速器提供,启动时变频器输出频率从0开始连续上升到工作频率,电机转速则跟随变频器输出频率同步上升,改变变频器输出频率即可改变电机转速,是一种很好的变频调速电动机。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制。广泛运用于各种节能、高效、高精度控制、低噪音要求的电机运用场景。
